Пневматический шаровой клапан трехходовой для высокого давления
Пневматические шаровые краны высокого давления доступны в конфигурациях с 2- или 3-ходовым портом. Как правило, они работают в режиме управления двойного действия, но возможен и вариант одностороннего действия. Корпус крана изготовлен из нержавеющей стали 304 или 316 и работает в диапазоне входного давления воздуха от 2,5 до 8 бар. Минимальный размер присоединения – 1/4 дюйма, внутренняя резьба, стандартное седло из PTFE, устойчивое практически ко всем жидкостям. Этот клапан идеально подходит для применений, требующих повышенного рабочего давления и температуры.
Модель: DK66-HG-T
Диапазон размеров: 1/4″ – 2″
Диапазон давления: 10 ~ 40 МПа / 1450 ~ 5800PSI
Материал: Нержавеющая сталь 304/316

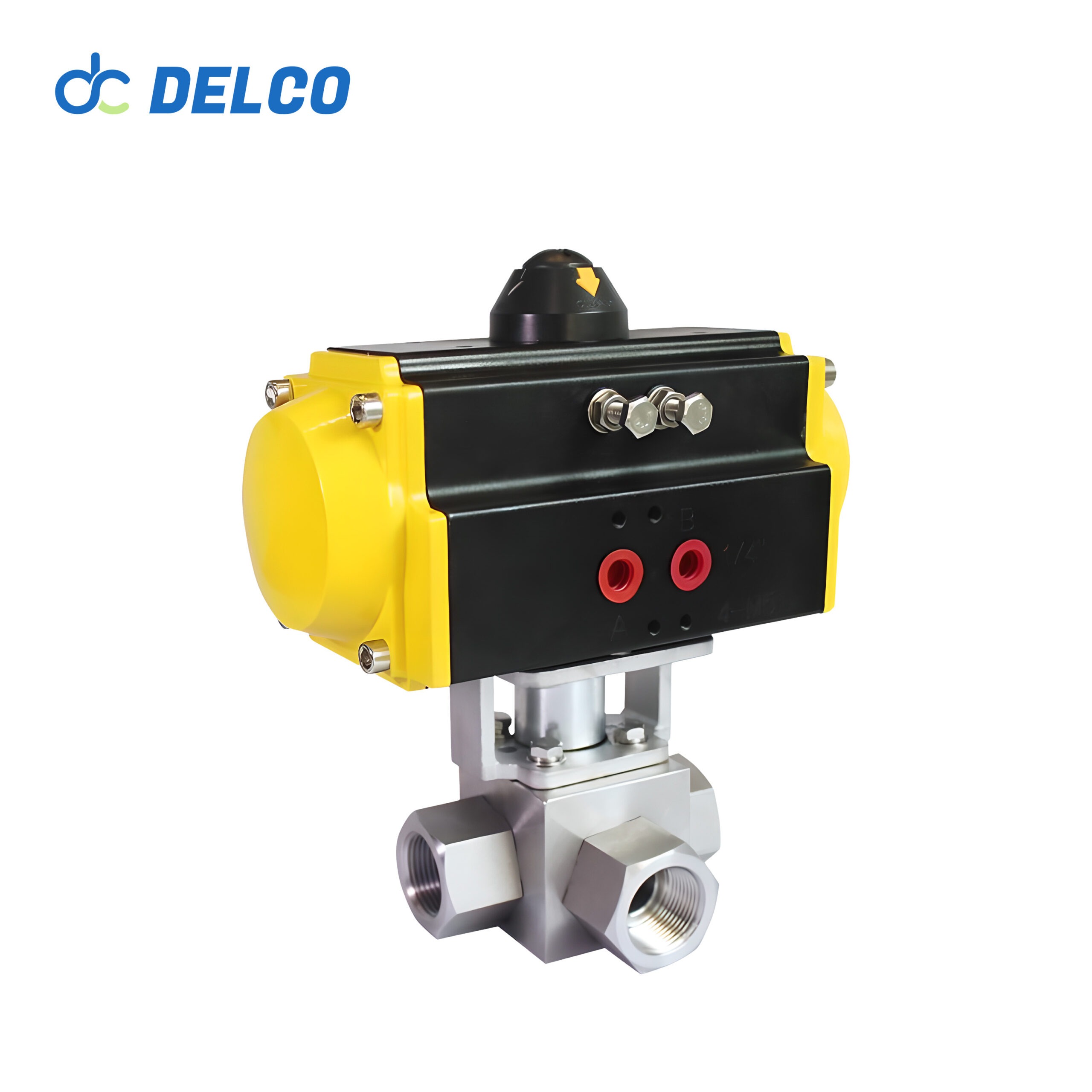

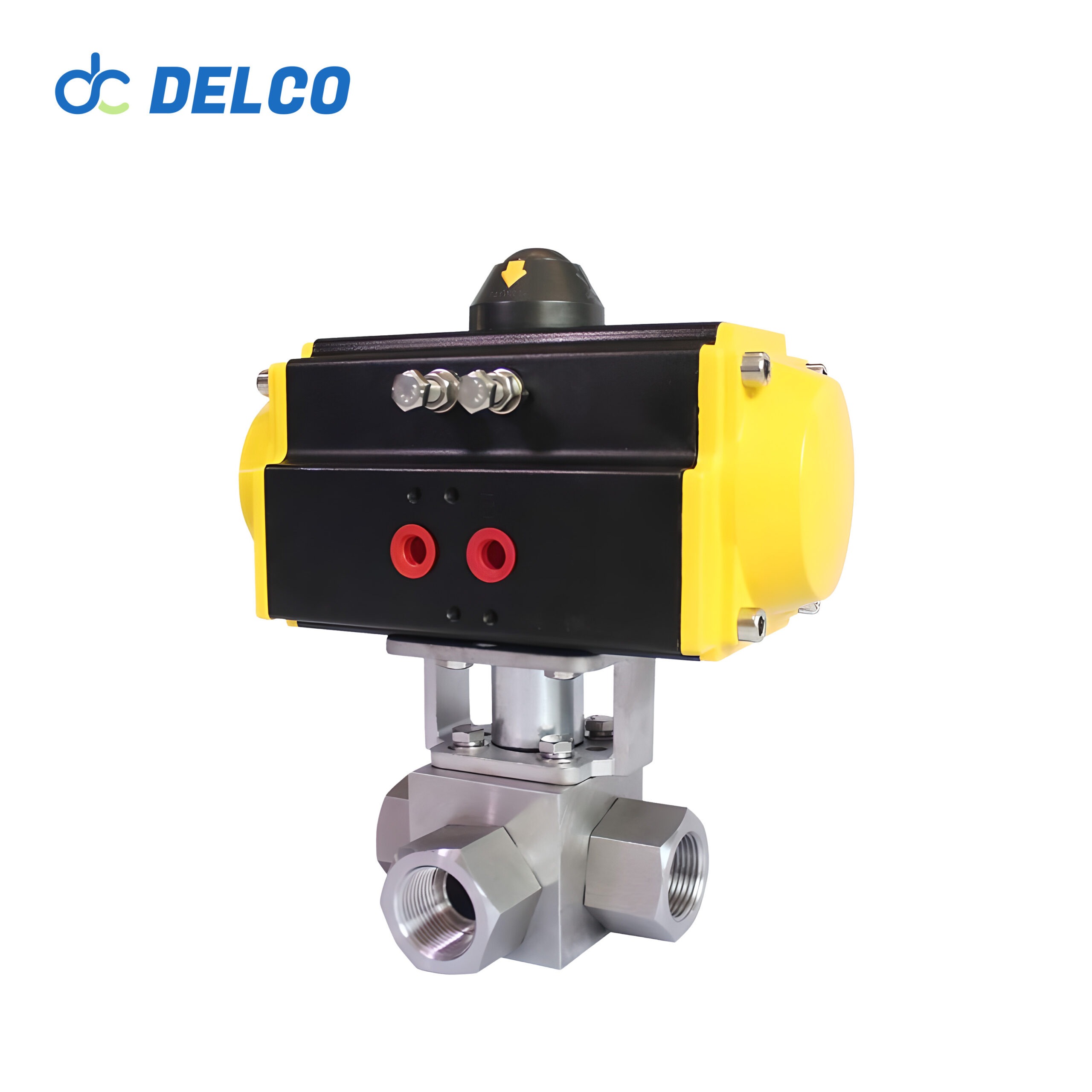

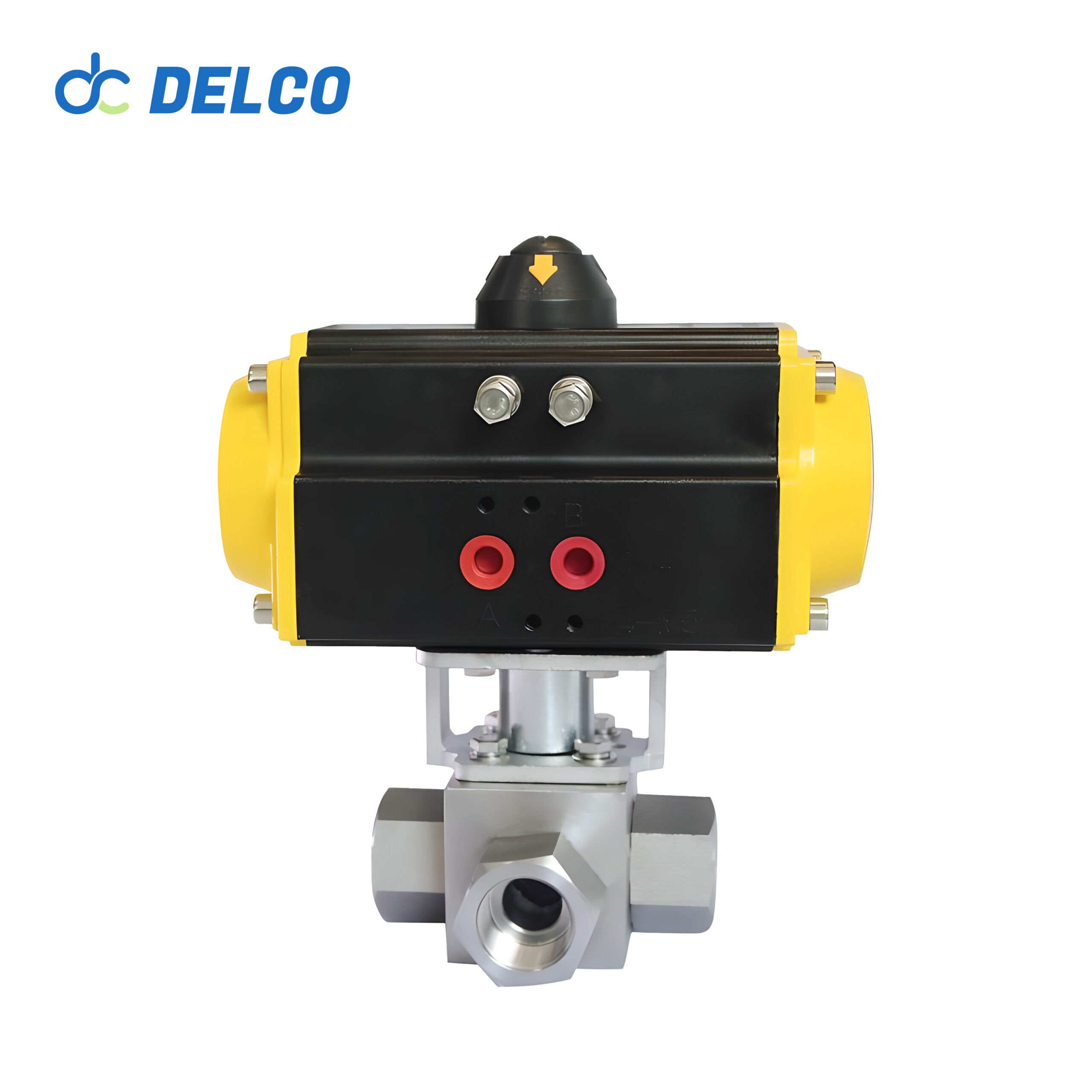

DELCO Пневматический 3-ходовой шаровой кран высокого давления
Пневматический шаровой кран высокого давления поставляется с возможностью установки пружинного возврата (одностороннего действия) или пневматического привода двойного действия. Он обеспечивает высокий крутящий момент, достигающий 4678 Нм. Клапан доступен в конфигурациях с T- и L-образными портами, что позволяет устанавливать 2- или 3-ходовые порты. Кроме того, возможна установка резьбы NPT. Этот клапан рассчитан на сверхвысокое давление в диапазоне от PN100 до PN400.
Технические параметры привода клапана
| Double acting | Air to open, air to close, air supplier failure to keep the current position |
| Single acting N/C | Air to open, interrupt air to close, air failure to close |
| Single acting N/O | Air to close, interrupt air to open, air failure to open |
| Optional accessory | Reversing solenoid valve, limit switch box, air filter reducing valve, positioner, handle manual, lock up valve. |
Технические параметры корпуса клапана
| Body | Valve components | ||
| Size range | DN08~DN50 | Sealing material | PTFE:-20℃-180℃ |
| Body material | SS304 SS316 SS316L | Core material | Stainless steel |
| End conection | Female Thread | Stem material | Stainless steel |
| Operating pressure | 10.0MPa~40.0MPa（1450~5800psi) | Applicable media | Ultra high pressure liquid, water, oil, gas |
| Structure | Floating ball core | ||
Лёгкий вес: Корпус выполнен из высококачественного чугунного сплава с сферическим графитом, что делает его на 20%~30% легче традиционного задвижки. Это упрощает установку и обслуживание.
Полное резиновое покрытие: Задвижка использует высококачественную резину для полного внутреннего и внешнего покрытия. Первоклассная европейская технология вулканизации резины обеспечивает точные геометрические размеры, а резина и чугунный корпус надёжно соединяются, что предотвращает отслоение и обеспечивает хорошую эластичную память.
Плоское дно седла задвижки: Традиционные задвижки часто накапливают посторонние предметы (камни, древесину, цемент, стружку, мусор) в канавке на дне клапана после промывки трубопроводов, что может привести к утечкам воды.
В данной задвижке с эластичным уплотнением используется плоское дно, аналогичное конструкции трубопроводной машины, что предотвращает оседание мусора и обеспечивает свободный поток жидкости.
Точный литейный корпус: Корпус задвижки изготовлен методом точного литья, и точные геометрические размеры исключают необходимость дополнительной обработки, что обеспечивает надёжное уплотнение клапана.
Низкое гидравлическое сопротивление: Внутренний канал задвижки прямой, что позволяет среде проходить через клапан без изменения направления потока, обеспечивая низкое гидравлическое сопротивление.
Малый крутящий момент для открытия и закрытия: Открытие и закрытие задвижки требует меньше усилий, поскольку движение задвижки перпендикулярно направлению потока среды, что делает процесс более лёгким и удобным.
